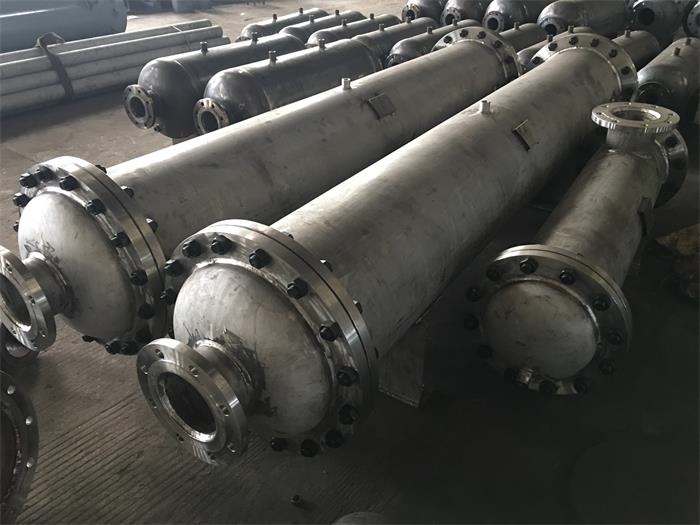

管壳式冷却器是如何设计加工的

2021-10-19   天津可斯达液压设备销售有限公司

    这种设备可以对物料进行热传导,被广泛应用于石油、化工、石油化工、冶金、电力、轻工、食品等行业的工艺设备,管壳式冷却器在日常设计制造中经常遇到。在炼油化工装置中,换热器约占总设备的40%,占总投资的30% ~ 40%。近年来随着节能技术的发展,应用领域不断扩大,利用换热器进行高温和低温热回收带来了显著的经济效益。目前管壳式换热器广泛应用于换热设备中,管壳式换热器在设计和生产上非常严格,也避免了后来出现的一系列问题。


    那么在设计和生产时应该计算哪些问题呢?下面我给大家介绍一下,产品的设计过程:确定管壳式冷却器中流体的流动路径,确定管壳式换热器两端流体的温度,计算定性温度,确定定性温度下流体的物理性质,计算管壳式换热器的平均温差,根据温差修正系数不应小于0.8的原则,确定壳程数或调整加热介质或冷却介质的温度,根据两种流体的温差和设计要求,确定换热器的类型。

    在设计时我们需要考虑产品的热速率,从而初步的计算出传热面积,再根系列标准确定管壳式冷却器的基本尺寸或选择设备规格,计算管程和壳程的压降,根据一次设备规格计算管程和壳程的速度和压降,检查计算结果是否合理,是否符合工艺要求,如果压降不符合要求,则调整流量,然后确定管侧与挡板的距离,或者选择其他类型的换热器,重新计算压降,直至符合要求。
